Μετρητής Ροής HC Pulse Flow Meter 1" HC-100-Flow-B Hydrawise Hunter

Όταν το έδαφος είναι επαρκώς υγρό, το αυτόματο σύστημα άρδευσης δεν ενεργοποιείται ή διακόπτεται η άρδευση εάν βρίσκεται σε εξέλιξη, έτσι μπορείτε να εξοικονομήσετε νερό και παράλληλα να απολαμβάνετε όμορφα και υγιή φυτά.

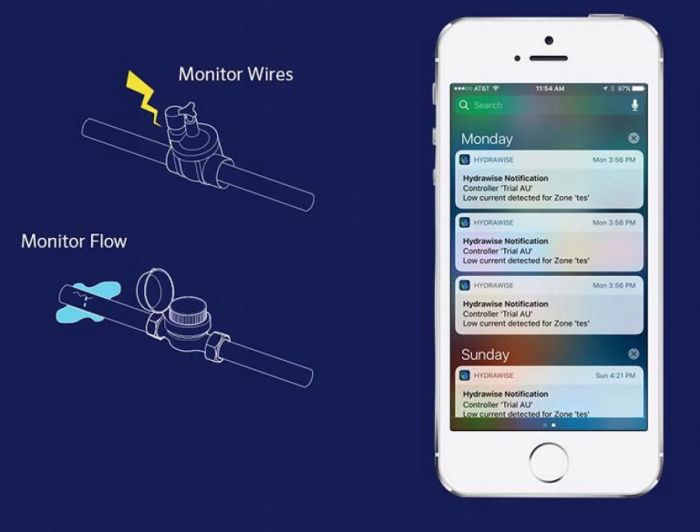

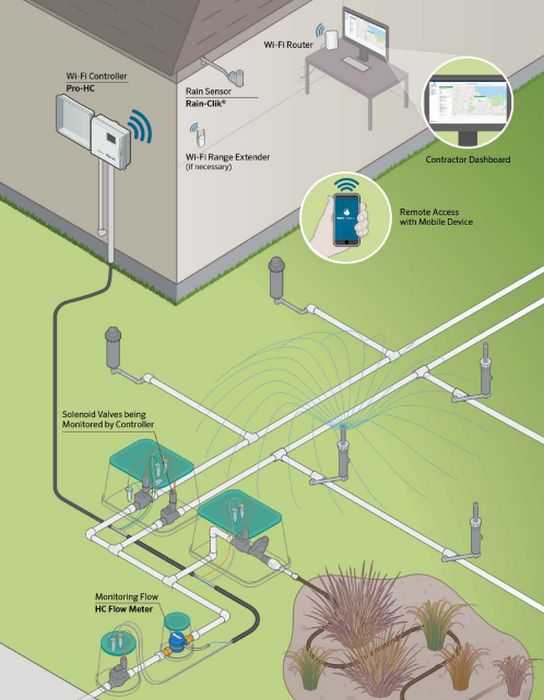

Ο μετρητής νερού της Hunter είναι ότι καλύτερο έχει κατασκευαστεί τα τελευταία χρόνια για την μέγιστη οικονομία νερού και όχι μόνο. Συνεργάζεται μόνο με τον προγραμματιστή αυτομάτου ποτίσματος Hydrawise της Hunter και ελέγχεται απομακρυσμένα μέσω WiFi. Ο μετρητής ροής, HC Flow Meter, μπορεί να χρησιμοποιηθεί για την ανίχνευση σπασμένων σωλήνων, σπασμένων κεφαλών ψεκασμού, ελαττωματικών βαλβίδων κλπ. Μία μη παρατηρούμενη διαρροή νερού μπορεί να πάρει μήνες για να την παρατηρήσουμε και να οδηγήσει σε μεγάλη σπατάλη νερού, αλλά και χρημάτων. Ο μετρητής ροής αυτομάτου ποτίσματος σας επιτρέπει επίσης να κατανοήσετε την ποσότητα νερού (κατανάλωση) που εφαρμόζεται στον κήπο σας και σας δίνει τη δυνατότητα να παρακολουθείτε από απόσταση το σύστημα άρδευσης.

Μπορείτε να κατεβάσετε την εφαρμογή (Hydrawise Irrigation) μέσω:

Προσοχή: Λειτουργεί ΜΟΝΟ με τους Προγραμματιστές Hydrawise HC WiFi εσωτερικού χώρου και Hydrawise PRO HC WiFi εξωτερικού χώρου της Hunter.

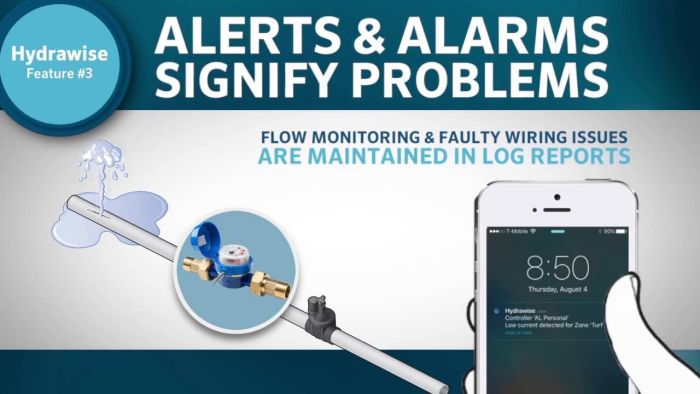

Ο μετρητής ροής, HC Flow Meter, μπορεί να χρησιμοποιηθεί για την ανίχνευση σπασμένων σωλήνων, σπασμένων κεφαλών ψεκασμού, ελαττωματικών βαλβίδων κλπ.. Μία μη παρατηρούμενη διαρροή νερού μπορεί να πάρει μήνες για να την παρατηρήσουμε και να οδηγήσει σε μεγάλη σπατάλη νερού, αλλά και χρημάτων.
Ο μετρητής ροής σας επιτρέπει επίσης να κατανοήσετε την ποσότητα νερού (κατανάλωση) που εφαρμόζεται στον κήπο σας και σας δίνει τη δυνατότητα να παρακολουθείτε από απόσταση το σύστημα άρδευσης.

Οδηγίες Εγκατάστασης:

Εγκατάσταση:

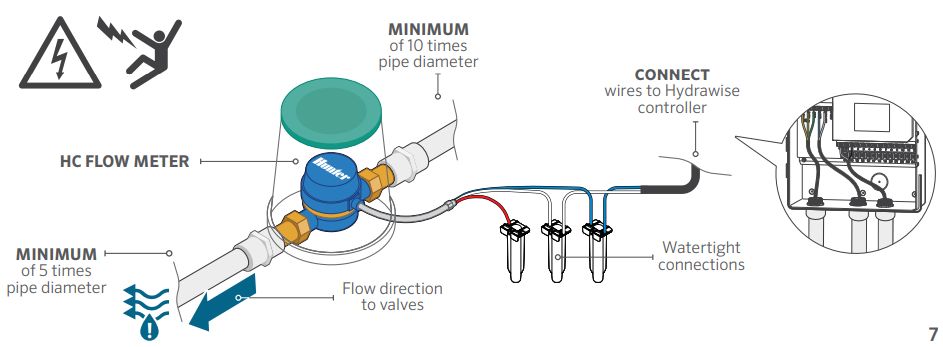

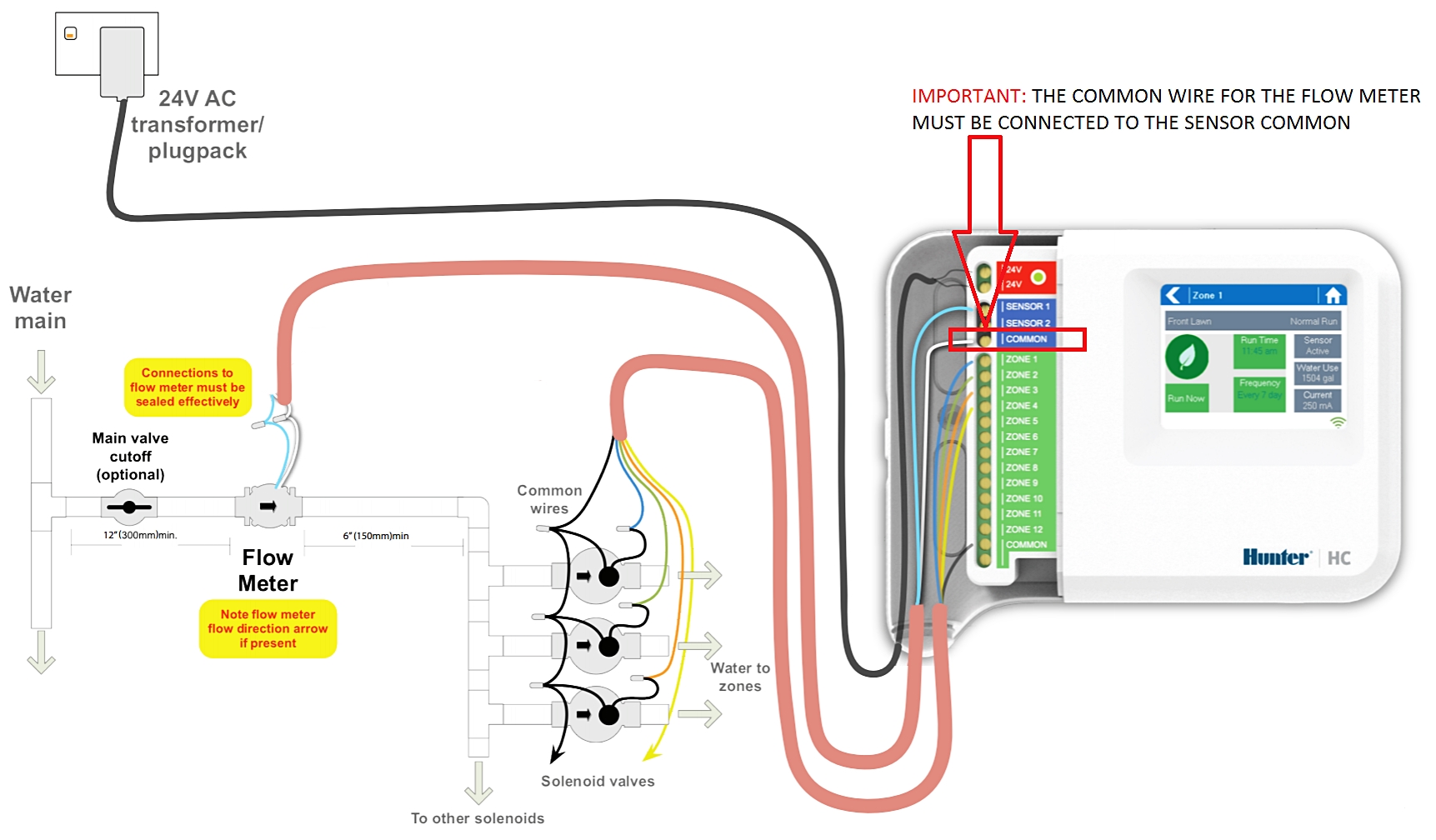

Το υδρόμετρο HC Flow Meter, πρέπει να εγκατασταθεί ανάμεσα στην Master Valve (Master ηλεκτροβάνα) και τις ηλεκτροβάνες (στάσεις / ζώνες). Ο σωλήνας σύνδεσης του HC Flow Meter θα πρέπει στην είσοδό του να είναι το ελάχιστο σε μήκος 10 φορές η διάμετρος του σωλήνα που χρησιμοποιούμε (σε ευθεία σωλήνα), και στην έξοδό του 5 φορές. Σε περίπτωση που οι ηλεκτροβάνες (στάσεις / ζώνες) δεν είναι εγκαταστημένες μαζί, υπάρχει η πιθανότητα να χρειαστεί να εγκαταστήσετε επιπλέον HC Flow Meters. Η σύνδεση των καλωδίων είναι με καλώδιο 2 κλώνων. Εάν η απόσταση του καλώδιου με τον προγραμματιστή ξεπερνάει τα 30 Μέτρα ή έχουμε και άλλα καλώδια εγκαταστημένα κοντά σε αυτό, θα πρέπει να χρησιμοποιείται μονωμένο καλώδιο.

Χρησιμοποιούμε ξεχωριστό καλώδιο σε σχέση με την σύνδεση των ηλεκτροβανών. (Το κοινό "common" καλώδιο του HC Flow Meter ΔΕΝ πρέπει να το χρησιμοποιήσουμε σε σύνδεση με κάτι άλλο). Οι συνδέσεις των καλωδίων θα πρέπει να γίνονται με αδιάβροχους κονέκτορες καλωδίων. Η εγκατάστασή του θα πρέπει να γίνεται οριζόντια και με βάση την ένδειξή ροής του HC Flow Meter, και πάντα η κεφαλή του υδρόμετρου θα πρέπει να κοιτάει προς τα πάνω.

Οι ακόλουθες οδηγίες προϋποθέτουν ότι έχετε ήδη εγκαταστήσει τον ελεγκτή Hydrawise.

1. Σώμα ροόμετρου: Το ροόμετρο φέρει μια ένδειξη στο σώμα που υποδεικνύει την κατεύθυνση ροής του νερού. Η εγκατάσταση του ροόμετρου πρέπει να γίνεται με τον σωστό προσανατολισμό, με το νερό να ρέει προς την κατεύθυνση του βέλους στο σώμα του ροόμετρου. Όλοι οι ροόμετρα HC πρέπει να εγκαθίστανται οριζόντια με τον επιλογέα προς τα πάνω.

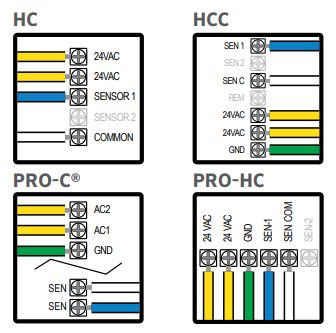

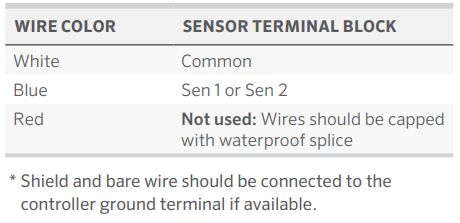

2. Συνδέστε το καλώδιο του ροόμετρου: Απαιτείται καλώδιο δύο συρμάτων. Το καλώδιο που απαιτείται για τη σύνδεση του ροόμετρου σας πρέπει να είναι αφιερωμένο στο ροόμετρο και να μην χρησιμοποιείται από κοινού με το κοινό καλώδιο των βαλβίδων ή άλλων αισθητήρων. Το πάχος του καλωδίου καθορίζεται από το συνολικό μήκος του καλωδίου μεταξύ του ελεγκτή και του ροόμετρου. Ο γενικός κανόνας είναι ότι το καλώδιο των 0,5 mm (20GA) είναι κατάλληλο για μήκος έως και 240'. Συνδέστε τα καλώδια στον ελεγκτή Hydrawise.

ΣΗΜΑΝΤΙΚΟ: Όλες οι συνδέσεις καλωδίων πρέπει να γίνονται με αδιάβροχους συνδετήρες, όπως 3M 316IR ή 3M DBY.

Τεχνικά Χαρακτηριστικά:

• Σύνδεση: 1″ x 1” (Αρσενικό x Αρσενικό)

• Ελάχιστη ροή: 0.3 GPM (82 Lt/h)

• Μέγιστη συνιστάμενη ροή: 30 GPM (8183 Lt/h)

• Μέγιστη ροή: 34 GPM (9274 Lt/h)

• Ακρίβεια: ±2% εντός των συνιστάμενων ορίων

• Παράμετροι παλμού: 1 παλμός ανά 1 U.S. gallon

• Μέγιστη πίεση λειτουργίας: 230 PSI (15.85 Bar)

• Μέγιστη θερμοκρασία νερού: έως 40°C

• Υλικό: Ανθεκτικό μπρούτζινο σώμα με ένωση (union fittings), για εύκολη εγκατάσταση και αφαίρεση (π.χ. για χειμερινή αποθήκευση)

• Αναλογική ένδειξη: Δείκτης στο καντράν για ημερήσια κατανάλωση και ανίχνευση διαρροής

• Διάρκεια εγγύησης: 2 χρόνια

Δείτε παρακάτω τους προγραμματιστές ποτίσματος Hydrawise, που ταιριάζουν στον μετρητή ροής νερού HC-100-Flow-B:

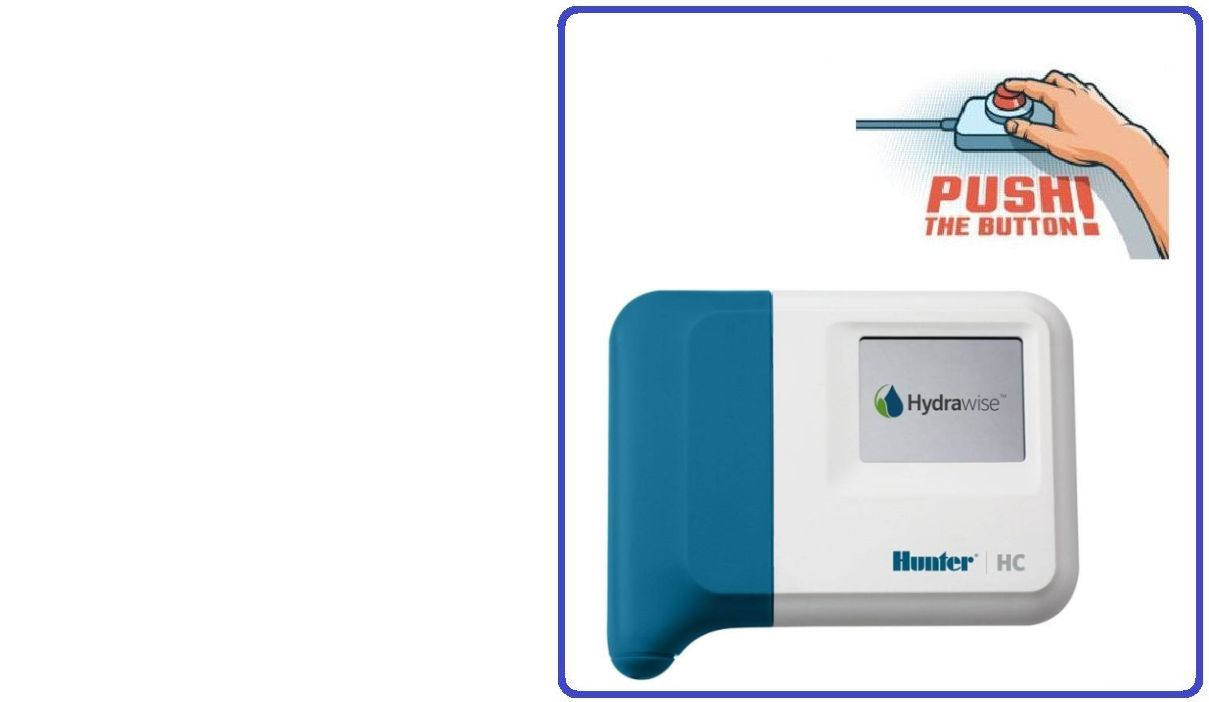

• Για να δείτε τους προγραμματιστές ρεύματος 4 & 6 στάσεων WiFi Εσωτερικού Χώρου Hydrawise HC Hunter, πατήστε πάνω στην φωτογραφία.

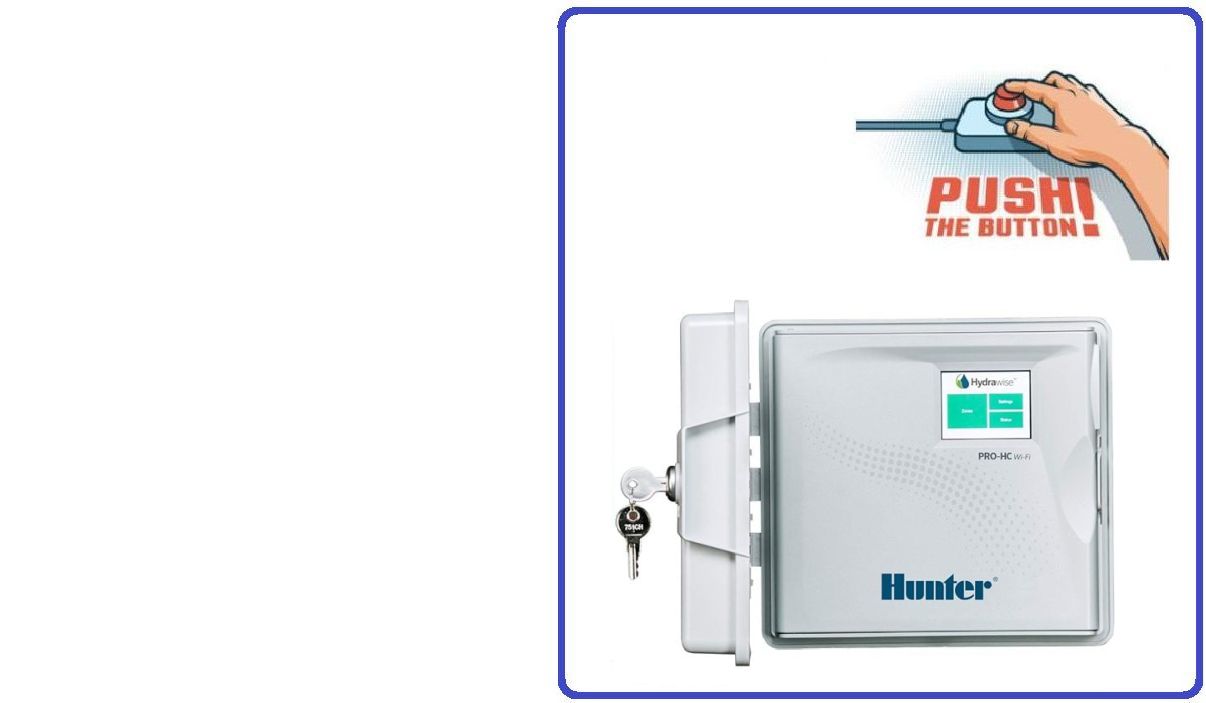

• Για να δείτε τους προγραμματιστές ρεύματος 6, 12 & 24 στάσεων WiFi Εξωτερικού Χώρου Hydrawise PRO HC Hunter, πατήστε πάνω στην φωτογραφία.

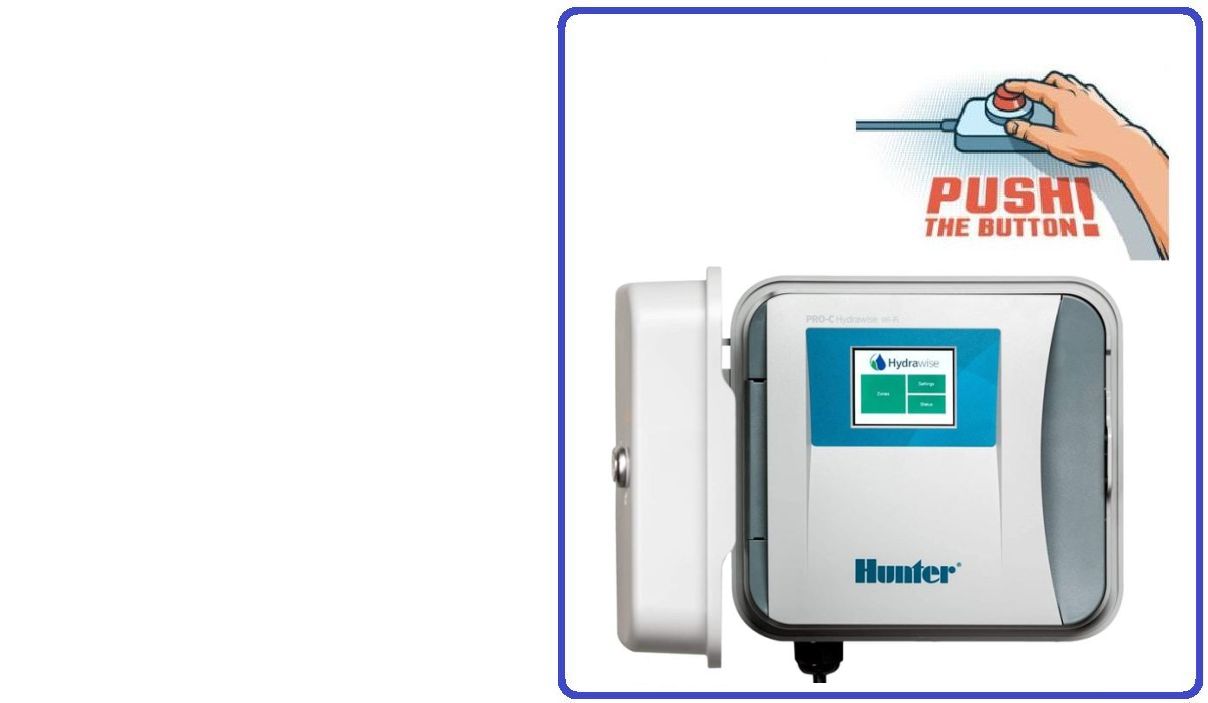

• Για να δείτε τον προγραμματιστή Ρεύματος WiFi 4 στάσεων Επεκτάσιμος – 23 στάσεις Εξωτερικού Χώρου Hydrawise HPC-401-E Hunter, πατήστε πάνω στην φωτογραφία.


Εγκατάσταση του HC Flow Meter στην εφαρμογή Hydrawise:

• Συνδεθείτε στην εφαρμογή.

• Δημιουργήστε ένα HC Flow Meter (Επιλέξτε σωστά το μοντέλο του HC Flow Meter, καθώς με λάθος μοντέλο θα οι ενδείξεις θα είναι λανθασμένες).

• Προσθέστε τις Ζώνες ποτίσματος (ηλεκτροβάνες) που επιθυμείτε.
